Pompy łopatkowe

Pisaliśmy już ogólnie o pompach hydraulicznych: Pompy hydrauliczne, pompa zębata.
W tym artykule piszemy pompę łopatkową.

Pompę łopatkową zaliczamy do maszyn wyporowych. Elementami wypierającymi ciecz są płaskie łopatki umieszczone w przecięciach wirnika. Komory robocze zamykają się pomiędzy dwoma sąsiednimi łopatkami a powierzchniami wirnika i korpusu pompy.

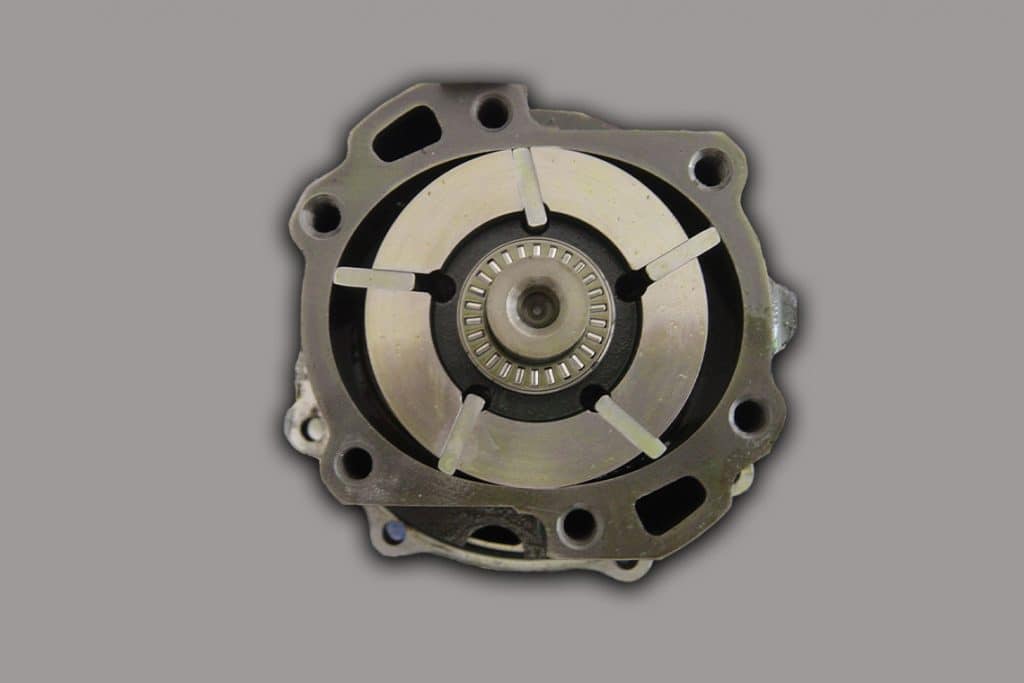

Pompa łopatkowa

Zasada działania.

Wirnik (1) ułożyskowany mimośrodowo w korpusie (2) obraca się w kierunku wskazanym strzałką. W promieniowych przecięciach wirnika znajdują się łopatki (3) przylegające zewnętrznymi krawędziami do okrągłej bieżni korpusu, a bocznymi krawędziami do bocznych pokryw pompy. Między dwoma sąsiednimi łopatkami, wirnikiem, bieżnią korpusu i pokrywami bocznymi, przy odpowiednio szczelnym pasowaniu, tworzy się przestrzeń robocza, która przy obrocie wirnika w górnej części pompy powiększa się, zasysając ciecz z przestrzeni ssawnej S, w dolnej zaś zmniejsza się, wypychając ciecz do przestrzeni tłocznej T.

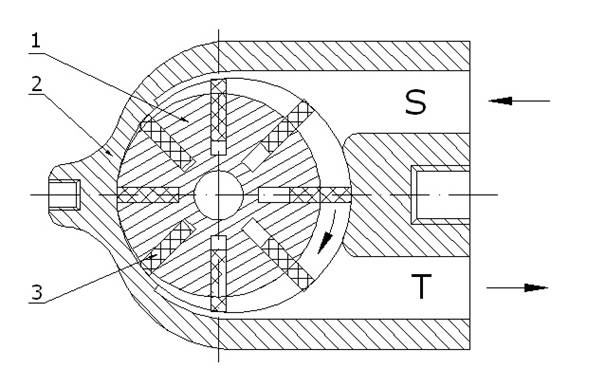

Schemat pompy łopatkowej

Pompy łopatkowe ze względu na swą delikatną konstrukcję stosowane są wyłącznie do pompowania gazów oraz czystych i samosmarujących cieczy. Tradycyjnie stosowane w napędach hydraulicznych obrabiarek. Ciśnienie osiągane w tych pompach wynosi do 6 MPa przy wydajności 3 dm³/s i prędkości obrotowej do 3000 obr/min.

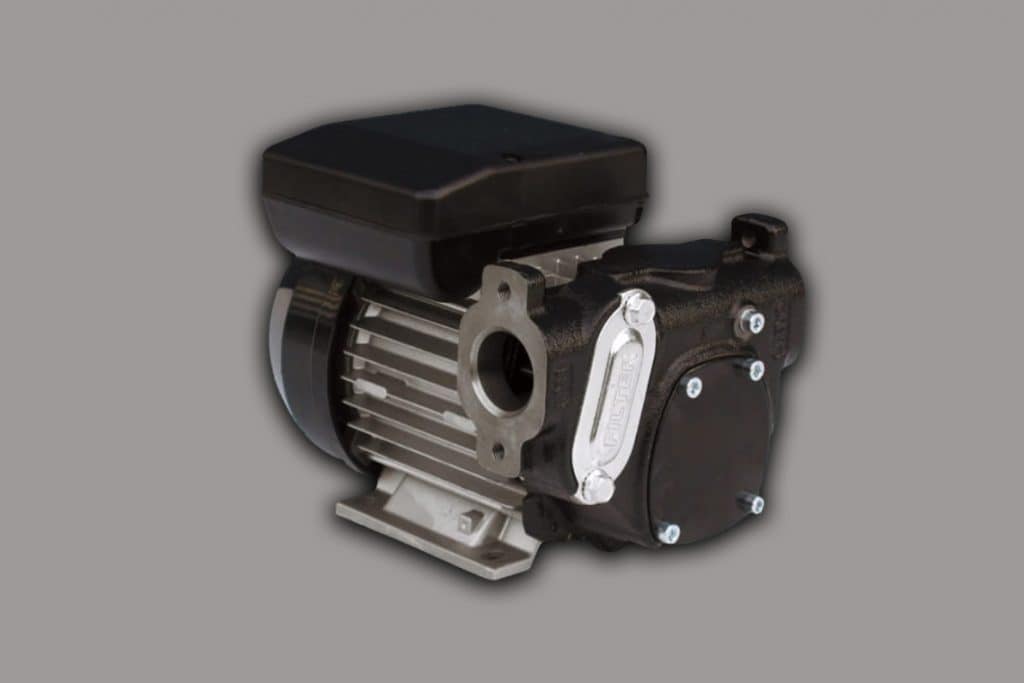

Pompa łopatkowa

Zastosowanie pomp łopatkowych w przemyśle (napędy hydrauliczne):

  • podnośniki
  • siłowniki
  • prasy
  • hamulce
  • obrabiarki
