Jak określić kąt skręcenia końcówek kątowych.

W celi prawidłowego wykonania przewodu hydraulicznego niezbędne jest określenie kilku podstawowych parametrów:

  • Rodzaj końcówki (prosta, kątowa, rodzaj uszczelnienia)
  • Niezbędne jest także podanie rodzaju gwintu, temat ten poruszyliśmy w artykule: czytaj.
  • Rodzaj węża (średnica ciśnienie robocze) oraz do czego ma być zastosowany (ropy, oleju, kwasów lub inne trudne warunki)
  • Długość węża (od końcówki do końcówki lub długość samego węża)
  • Osłona na wąż
  • Kąt skręcania końcówki

W tym artykule omówimy jak prawidłowo określić kąt skręcenia końcówki.

Standardowo przewody hydrauliczne montowane są tak, że wyjścia ich końcówek skierowane są w jednym kierunku i położone w jednej płaszczyźnie.

Aby przewód działał sprawnie, inne położenie końcówek musi być koniecznie zaznaczone. Zazwyczaj określenie tego kąta poprzedza się litera K w oznaczeniu przewodu.

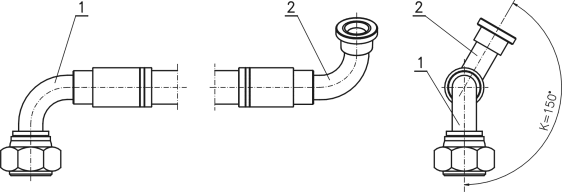

Kąt skręcenia końcówek mierzymy przeciwnie do ruchu wskazówek zegara tak jak na rysunku (150 stopni):

Kąt skręcenia końcówek 150 stopni

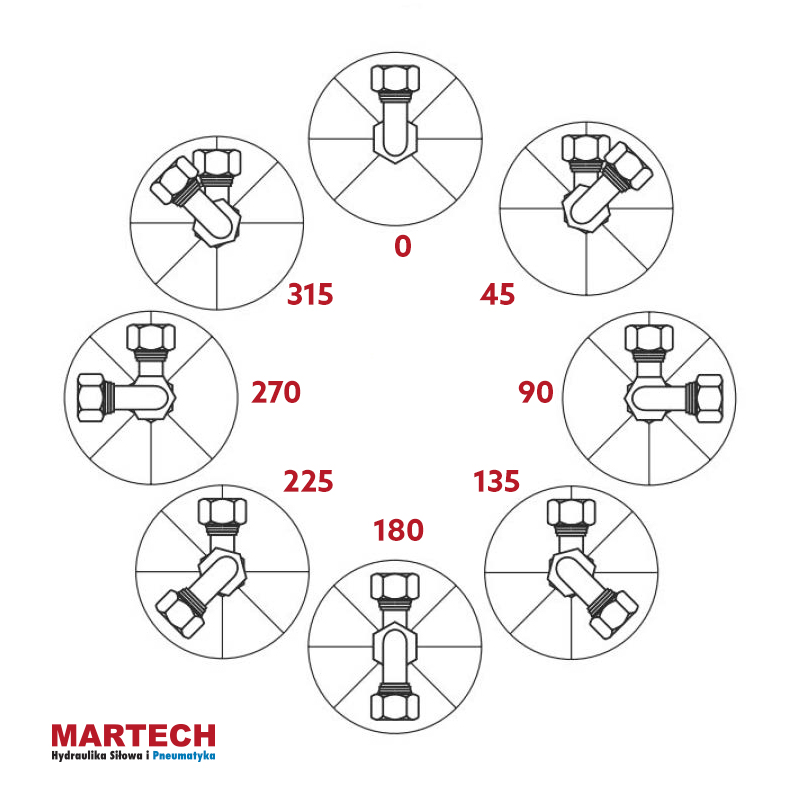

Rysunek poniżej przedstawia kąty określające skręcenie końcówek:

Kąty skręcania końcówek hydraulicznych
